使用する道具
- マイナスドライバー
- プラスドライバー

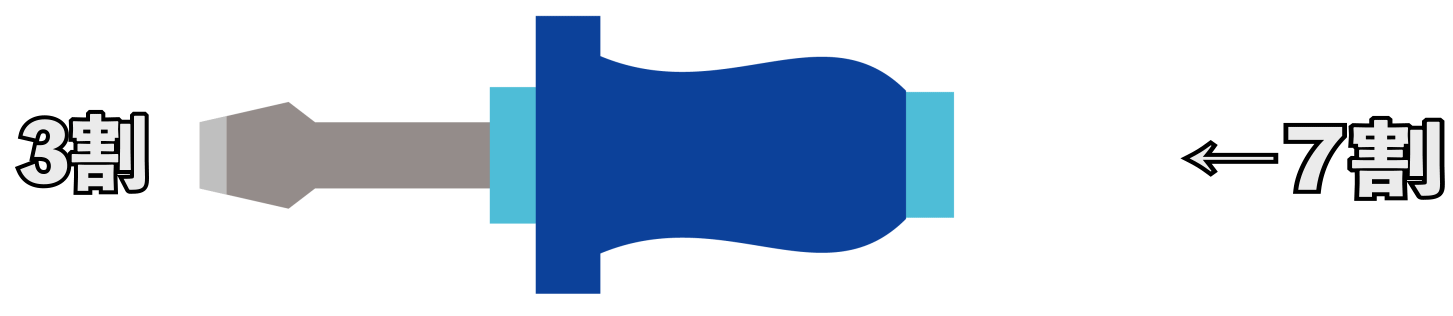

- ドライバーは押す力7割・回す力3割で使用しましょう。
- TU-01専用Eリングツール
- 14mmレンチ
- ニードル
- パーツクリーナー
- 「樹脂を侵しにくい」「プラスチックを傷めにくい」等と表記された物を使用してください。
- グリス
- オイル
- 歯ブラシ
- ティッシュペーパー
- 小さいポリ袋
![](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/driver.gif)
分解・清掃・組立の難易度に合わせて区分してあります。
通常のメンテナンス
少し高度なメンテナンス
細部までこだわったメンテナンス
ハンドルの分解
![ハンドルキャップを外します。固着注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_01.jpg)
![ハンドルロックスクリュウを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_02.jpg)
![ハンドルを引き抜きます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_03.jpg)
![ワンウェイクラッチスリーブを抜き取ります](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_04.jpg)
![ワンウェイクラッチリテーナーを外します。固着注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_05.jpg)
![ハンドル部分が外れました](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_01_ed.jpg)
ローター・スプールの分解
![フロントカバーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_01-1024x576.jpg)
![ローターナットを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_02-1024x576.jpg)
![ローターを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_03-1024x576.jpg)
![Eリングを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_04-1024x576.jpg)
![イヤードワッシャー・テフロンワッシャーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_05-1024x576.jpg)
![スプールを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_06-1024x576.jpg)
![テフロンワッシャー・イヤードワッシャー・ドラグスプリングプレートを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_07-1024x576.jpg)
![ローターとスプール部分が外れました](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_02_ed-1024x292.jpg)
ドライブギヤ・キャスティングレバーの分解
![サイドカバースクリュウを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_01-1024x576.jpg)
![スタンドスクリュウを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_02-1024x576.jpg)
![サイドカバーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_03-1024x576.jpg)
![ボールベアリングを外します
マイナスドライバー等で外側から押すと外しやすいです](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_04-1024x576.jpg)
![ドライブギヤを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_05-1024x576.jpg)
![レバースプリングを外します
飛び出し注意
マイナスドライバー等を使うと外しやすいです](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_06-1024x576.jpg)
飛び出し注意
![レバーシャフト・キャスティングレバーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_07-1024x576.jpg)
![ドライブギヤとキャスティングレバー部分が外れました](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_03_ed-1024x333.jpg)
リングドラグ・ドラグギヤの分解
![ボディシャフトスクリュウを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_01-1024x576.jpg)
![14mmレンチでボディシャフトを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_02-1024x576.jpg)
![リングドラグを反時計回りに回すとドラグスクリュウが手前に出てきて外れます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_03-1024x576.jpg)
![リングドラグスクリュウ・リングドラグリテーナーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_04-1024x576.jpg)
![リングドラグをボディ側からリールフットの方へくぐらせて外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_05-1024x576.jpg)
![ドラグギヤリテーナースクリュウ・ドラグギヤリテーナーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_06-1024x576.jpg)
![ドラグギヤをスライドしてサイドから外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_07-1024x576.jpg)
![クリックポールスクリュウ・クリックポールリテーナーを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_08-1024x576.jpg)
![クリックポール・クリックポールスプリングを外します
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_09-1024x576.jpg)
飛び出し注意
![ボールベアリングを外します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_10-1024x576.jpg)
![リングドラグとドラグギヤ部分が外れました](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_04_ed-1024x576.jpg)
ボディシャフトの分解
![Eリングを外します
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_01-1024x576.jpg)
飛び出し注意
![](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_02-1024x576.jpg)
![ピニオンギヤを引き抜くとピニオンワッシャー・アジャストワッシャー・ボールベアリングも一緒に外れます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_03-1024x576.jpg)
![ローターシャフトを引き抜きます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_04-1024x576.jpg)
![ニードルを使って五角形のベアリングリテーナーを外します
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_05-1024x576.jpg)
飛び出し注意
![ボールベアリングを外します
ニードルで裏側から押すと外れます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_06-1024x576.jpg)
ニードルで裏側から押すと外れます
![ボディシャフト周辺の分解ができました](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/1_05_ed-1024x320.jpg)
金属パーツの清掃
![パーツが乾いたら、他のパーツと接触するパーツにグリスを塗布します。グリスは塗りすぎない程度の適量で、歯ブラシ等で馴染ませ、余分なグリスはきれいに拭き取りましょう。グリスが入らない小さなパーツにはオイルを塗布します。](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/2_01_02-1024x576.jpg)
パーツが乾いたら、他のパーツと接触するパーツにグリスを塗布します。グリスは塗りすぎない程度の適量で、歯ブラシ等で馴染ませ、余分なグリスはきれいに拭き取りましょう。グリスが入らない小さなパーツにはオイルを塗布します。
プラスチック・塗装済みパーツの清掃
ベアリングの清掃
![ベアリングが乾いたらグリスを塗布します。グリスは塗りすぎない程度の適量で、ベアリングを良く回転させて馴染ませ、余分なグリスはきれいに拭き取りましょう。グリスが入らない小さなベアリングにはオイルを塗布します。](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/2_03_02-1024x576.jpg)
ベアリングが乾いたらグリスを塗布します。グリスは塗りすぎない程度の適量で、ベアリングを良く回転させて馴染ませ、余分なグリスはきれいに拭き取りましょう。グリスが入らない小さなベアリングにはオイルを塗布します。
ベアリング内部の清掃
ボディシャフトの組立
![ボディシャフトにボールベアリングを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_01-1024x576.jpg)
![ボディシャフトにベアリングリテーナーを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_02-1024x576.jpg)
![ボディシャフトにローターシャフトを挿し込みます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_03-1024x576.jpg)
![ピニオンギヤにピニオンワッシャー・アジャストワッシャー・ボールベアリングを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_04-1024x576.jpg)
![ローターシャフトにピニオンギヤを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_05-1024x576.jpg)
![ローターシャフトにコイルスプリングを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_06-1024x576.jpg)
![ローターシャフトにEリングを取り付けます
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_01_07-1024x576.jpg)
飛び出し注意
ドラグギヤ・リングドラグの組立
![ボディにボールベアリングを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_01-1024x576.jpg)
![クリックポールスプリングとクリックポールを配置します
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_02-1024x576.jpg)
飛び出し注意
![クリックポールリテーナー・クリックポールスクリュウで固定します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_03-1024x576.jpg)
![ドラグギヤを配置します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_04-1024x576.jpg)
![ドラグギヤリテーナー・ドラグギヤリテーナースクリュウで固定します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_05-1024x576.jpg)
![リングドラグを取り付け、リングドラグリテーナー・リングドラグスクリュウで固定します
リングドラグリテーナーは裏表があります。正面側に折れ上がる方向で取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_06-1024x576.jpg)
リングドラグリテーナーは裏表があります。正面側に折れ上がる方向で取り付けます
![ドラグスクリュウを挿し込み、上から押さえながらリングドラグを時計回りに回して固定します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_07-1024x576.jpg)
![ボディシャフトを取り付け、3つの穴のどれかちょうど良い箇所をボディシャフトスクリュウで固定します
締めすぎ注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_02_08-1024x576.jpg)
締めすぎ注意
キャスティングレバー・ドライブギヤの組立
![キャスティングレバーをレバーシャフトで固定し、レバースプリングを取り付けます
飛び出し注意](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_03_01-1024x576.jpg)
飛び出し注意
![ドライブギヤを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_03_02-1024x576.jpg)
![サイドカバーにボールベアリングを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_03_03-1024x576.jpg)
![サイドカバーを取り付け、スタンドスクリュウ・サイドカバースクリュウで固定します](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_03_04-1024x576.jpg)
スプール・ローターの組立
![ドラグスプリングプレート・イヤードワッシャー・テフロンワッシャーを取り付けます
ドラグスプリングプレートはアーチの頂点が上側になるよう、山形に配置します
イヤードワッシャーはボディシャフトの溝に合わせて取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_04_01-1024x576.jpg)
ドラグスプリングプレートはアーチの頂点が上側になるよう、山形に配置します
イヤードワッシャーはボディシャフトの溝に合わせて取り付けます
![スプールを取り付けます
スプールの回転方向に注意(逆方向に回すと故障の原因となります)](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_04_02-1024x576.jpg)
スプールの回転方向に注意(逆方向に回すと故障の原因となります)
![テフロンワッシャー・イヤードワッシャーを取り付け、Eリングで固定します
イヤードワッシャーはボディシャフトの溝に合わせて取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_04_03-1024x576.jpg)
イヤードワッシャーはボディシャフトの溝に合わせて取り付けます
![ローターを取り付けます。軸がD型になっているので向きに注意しましょう](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_04_04-1024x576.jpg)
![ローターナットで固定し、フロントカバーを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_04_05-1024x576.jpg)
ハンドルの組立
![ワンウェイクラッチリテーナーを取り付けます](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_05_01-1024x576.jpg)
![ワンウェイクラッチスリーブを取り付けます
溝がある方が外側です。向きに注意してください。](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_05_02-1024x576.jpg)
溝がある方が外側です。向きに注意してください。
![ハンドルを挿し込みます。軸が六角形になっていますので、無理やりねじ込まないようにしましょう](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_05_03-1024x576.jpg)
![ハンドルをしっかり押さえながら、ハンドルロックスクリュウで固定し、ハンドルキャップを締めたら終了です。お疲れ様でした!](http://xs718060.xsrv.jp/wp-content/uploads/2022/08/3_05_04-1024x576.jpg)
